Типы и правила подбора электромагнитных клапанов.
НЗ и НО электромагнитные клапаны, логика «нормального положения» и безопасный подбор.
Что такое «нормальное положение» и почему это не про режим работы
НЗ (NC, Normally Closed) и НО (NO, Normally Open) описывают состояние затвора при отсутствии питающего напряжения на катушке. Слово «нормальное» здесь означает «в состоянии покоя».
Для инженера это базовый параметр:
- НЗ (NC) → при потере питания, обрыве цепи или аварийном отключении автоматики линия перекрывается.
- НО (NO) → при потере питания линия остаётся открытой, перекрытие происходит только при подаче управляющего сигнала.

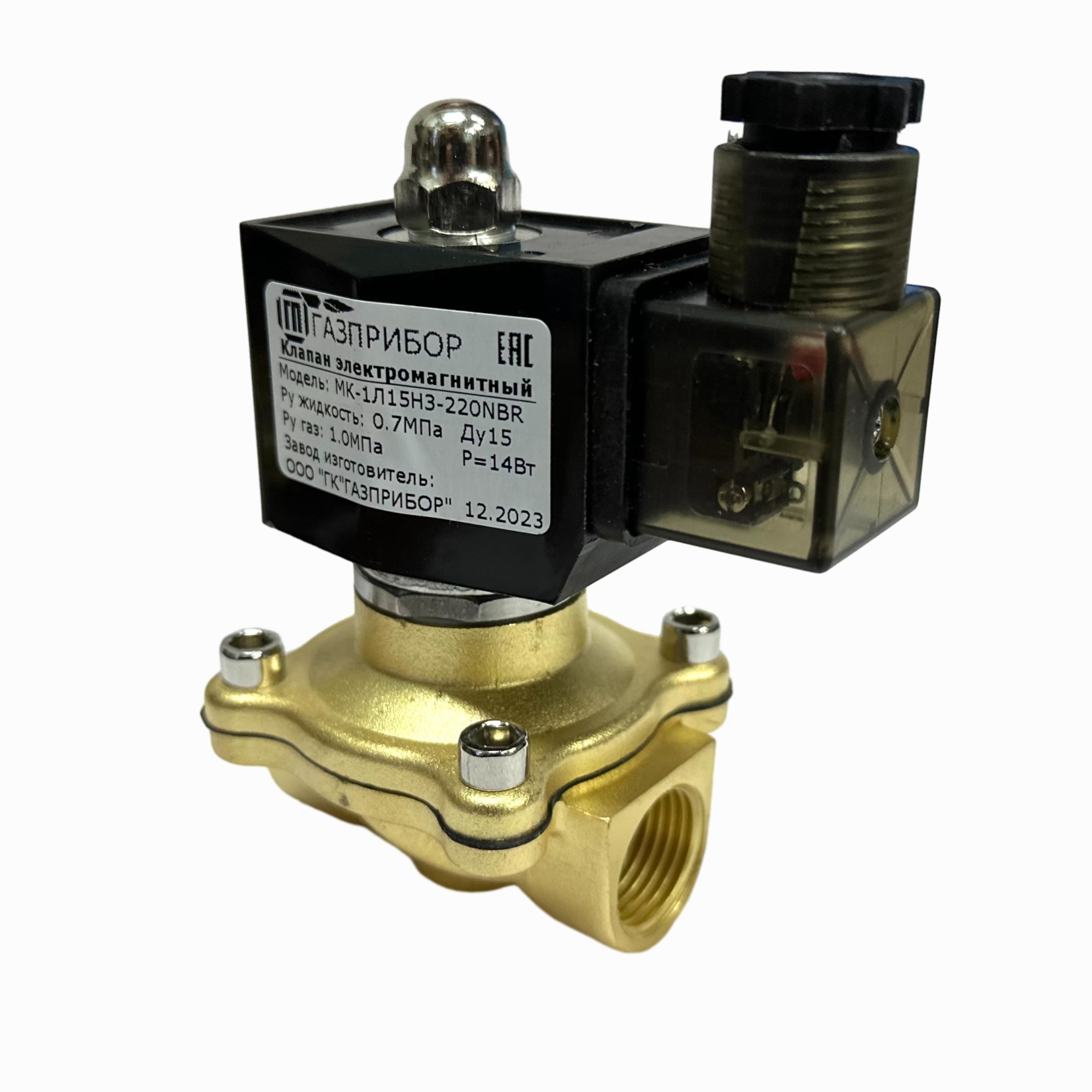

2j PN10
MK 1_NO_solenoidiyklapan
Выбор между НЗ и НО определяется не удобством монтажа, а логикой работы технологического процесса и требованиями нормативных документов.
Принцип работы НЗ и НО, физика процесса и возврат затвора
В обоих случаях перемещение плунжера (якоря) обеспечивается взаимодействием магнитного поля катушки и механической/гидравлической силы возврата.
Параметр |
НЗ (Normally Closed) |
НО (Normally Open) |
|---|---|---|
Состояние без питания |
Затвор прижат к седлу пружиной и/или давлением среды. Проход перекрыт. |
Затвор отведён от седла (пружина растянута или давление среды удерживает его в открытом положении). Проход открыт. |
При подаче напряжения |
Магнитное поле преодолевает силу пружины/давления → плунжер поднимается → клапан открывается. |
Магнитное поле притягивает плунжер к седлу → клапан закрывается. |
Возврат при снятии питания |
Пружина + перепад давления → автоматическое закрытие. |
Пружина + давление среды/гравитация → автоматическое открытие. |
Типовая логика безопасности |
Закрытие при отказе автоматики. |
Сохранение прохода при отказе (вентиляция, дренаж, аварийный сброс). |
⚠️ Важно: Время срабатывания (открытие/закрытие) зависит от DN, перепада давления, вязкости среды и индуктивности катушки. Типовые значения: 15–150 мс.
Прямое и пилотное действие, критические ограничения
Тип действия определяет, как именно соленоид управляет основным потоком. Ошибка в выборе ведёт к неработоспособности системы и клапана в штатных режимах.
Пилотный клапан:
32 1
Характеристика |
Прямое действие (прямоточный) |
Непрямое действие (пилотный/мембранный) |
|---|---|---|
Принцип |
Катушка напрямую перемещает плунжер, открывая/закрывая основное седло. |
Катушка открывает малое пилотное отверстие. Основной затвор (мембрана/поршень) перемещается за счёт перепада давления среды. |
Работа при ΔP = 0 |
✅ Работает при нулевом и низком дифференциальном давлении. |
❌ Требует минимальный перепад давления (обычно 0,1–0,5 бар). При ΔP <мин. клапан не откроется/не закроется. |
Потребление катушки |
Высокое (до 20–40 ВА), требуется усиленный блок питания/реле. |
Низкое (3–10 ВА), экономичен для щитов автоматики. |
Типичный DN |
DN 6–25 (до DN 32 у отдельных производителей). |
DN 15–100+ (оптимально для магистралей). |
Где применяется |
Точное дозирование, вакуумные линии, газовые рампы с низким давлением. |
Водоснабжение, пар, газопроводы среднего давления, пневматика. |
📌 Правило для инженера:
Если в системе возможен режим нулевого перепада (например, заполнение ёмкости, работа от компрессора с плавным пуском, вакуум), только прямое действие. Для стабильных сетей с ΔP> 0,3 бар пилотные клапаны предпочтительнее по надёжности и стоимости.
Маркировка, стандарты и расшифровка шильдиков
В российской и международной практике обозначения унифицированы. Типовая запись в каталоге или на корпусе:
Обозначение |
Расшифровка |
Примечание |
|---|---|---|
НЗ / NC |
Нормально закрытый |
Состояние без питания |
НО / NO |
Нормально открытый |
Состояние без питания |
PN |
Класс давления по ГОСТ/EN |
Не путать с рабочим P_раб |
S1 / S2 / S3 |
Режим работы катушки (ГОСТ 183 / IEC 60034) |
S1 = непрерывный, S3 = повторно-кратковременный (указывать ПВ%!) |
IP |
Защита оболочки |
IP54 (пыле/брызгозащитная), IP65/IP67 (промышленные условия) |
Ex |
Взрывозащита |
Ex d (искробезопасная оболочка), Ex e (повышенная надёжность), Ex i (искробезопасная цепь) |
📐 Стандарты: ГОСТ Р МЭК 60730-2-8, ГОСТ 12.2.052-90, ISO 15552, EN 161 (для газовых клапанов), PED 2014/68/EU.
Алгоритм подбора и пример расчёта
Типовой порядок работы:
- Определите среду, рабочее давление P_раб, температуру T_раб и допустимый перепад ΔP_min / ΔP_max.
- Выберите тип действия: прямой (если ΔP может быть ≈ 0) или пилотный (если ΔP стабильно> 0,1–0,5 бар).
- Подберите PN ≥ P_раб с учётом температурной коррекции материала корпуса и уплотнений.
- Укажите напряжение, род тока, режим работы катушки (S1/S3) и требуемое время срабатывания.
- Согласуйте материал уплотнений (NBR, FKM, EPDM, PTFE) с химической средой.
- Проверьте требования к IP/Ex, наличию ручного дублёра, индикатора положения.
- Логика: НЗ (безопасность → закрытие при потере питания).
- ΔP_min ≈ 0,02 бар → только прямое действие (пилотный не откроется).
- DN: по расчёту DN 32, принимаем DN 32 PN 6.
- Питание: 220 В AC, режим S3 30% (цикличная работа горелки).
- Уплотнение: NBR (газ, устойчивость к высыханию), IP54.
- Итог: ЭМК DN 32 PN 6 НЗ 220В AC NBR S3 30% IP54. Проверка по паспорту: ΔP 0–0,5 бар, t_open ≤ 50 мс → соответствует.
- концевыми выключателями (открыто/закрыто);
- датчиками положения плунжера;
- встроенными модулями обратной связи (4–20 мА, HART, IO-Link).
- Логика НЗ/НО соответствует требованиям безопасности и сценарию отказа питания.
- Тип действия (прямой/пилотный) выбран с учётом реального ΔP_min в системе.
- PN ≥ P_раб, учтена температурная коррекция материала корпуса.
- Материал уплотнений (NBR/FKM/EPDM/PTFE) совместим со средой и T_раб.
- Режим катушки (S1/S3) и ПВ% соответствуют циклограмме работы автоматики.
- Напряжение и род тока (AC/DC) согласованы с блоком питания ПЛК/реле.
- Указаны требования к IP/Ex, времени срабатывания, наличию концевиков.
- Проверена возможность работы при нулевом перепаде (для пилотных клапанов – недопустимо).
📐 Пример: Газопровод к котельной, P_раб = 0,05–0,25 бар, T = -10…+40 °C, Q = 120 м³/ч. Требуется автоматическое перекрытие при сбое автоматики.
Критические нюансы для практикующего инженера
🔹 Режим работы катушки и нагрев
Непрерывное питание (S1) допустимо только для катушек, рассчитанных на длительный режим. В щитах автоматики без охлаждения перегрев катушки ведёт к изменению сопротивления, падению силы тяги и «залипанию» плунжера. Для цикличных процессов указывайте S3 с коэффициентом включения (ПВ%).
При длительной работе непрерывной работе электромагнитного клапана возможен сильный нагрев катушки. Примеры графиков нагрева представлены ниже.
Grafik_nagreva_mk 4l08nz 220N_bez_plati
Для снижения температуры катушки электромагнитного клапана при непрерывном или длительном режиме работы рекомендуется применять энергосберегающее устройство. С такой задачей хорошо справляется устройство ЭПМК-1 производства ГК”ГАЗПРИБОР”. При правильном подборе ЭПМК клапан можно использовать непрерывно без опасений перегрева катушки.
EPMK 1 220 3
Sravnitelniy grafik_nagreva_mk 4l08nz 220N_c_EPMK 1 3 220_i_bez
🔹 Обратная связь и индикация
Для систем с требованиями SIL/ГОСТ Р МЭК 61508 обычные ЭМК недостаточны.
🔹 Ручной дублёр
Обязателен для пусконаладки, сервисного обслуживания и аварийного ручного управления. Проверьте тип: винтовой, поворотный, с фиксацией или без. Не используйте дублёр как штатный орган управления – он не рассчитан на цикличность.
🔹 Совместимость с контроллерами
Катушки переменного тока (AC) создают броски тока при включении (до 5–7× номинала). Для DC-катушек требуется установка диода/варистора для гашения ЭДС самоиндукции. Указывайте в проекте тип защиты выходного канала ПЛК.
Чек-лист инженера перед заказом
Заключение
Технический отдел ГК «ГАЗПРИБОР» на основе заданной логики безопасности, параметров среды и условий эксплуатации подберёт сертифицированные электромагнитные клапаны с корректным соотношением НЗ/НО, типом действия, классом PN и характеристиками катушки. Мы проверяем совместимость по перепаду давления, температурным ограничениям уплотнений, режимам работы соленоидов и требованиям к взрывозащите, исключая ошибки при интеграции в щиты автоматики и обеспечивая отказоустойчивость узлов.
Исследование нагрева катушек электромагнитных клапанов при длительной работе
